Механическая обработка отливок и поковок: доводим до совершенства
Производство качественных металлических деталей редко заканчивается на этапе литья или ковки. Чтобы получить изделие с точными размерами, правильной геометрией и нужной шероховатостью поверхности, необходима механическая обработка. Разберёмся, как этот процесс доводит заготовки до совершенства и какие технологии для этого используются.
Зачем нужна механическая обработка после литья/ковки
Отливки и поковки — это полуфабрикаты, которые требуют доработки. Причины необходимости механической обработки:
- Литейные припуски. При литье и ковке оставляют дополнительный металл (припуск), который нужно удалить для достижения конечных размеров.
- Неровности поверхности. На поверхности отливок могут быть следы литниковой системы, неровности формы, на поковках — следы инструмента.
- Точность размеров. Литьё и ковка не обеспечивают точности до долей миллиметра — это достигается только механической обработкой.
- Шероховатость. Для многих деталей требуется гладкая поверхность, которую невозможно получить на этапе формирования заготовки.
- Специальные элементы. Отверстия, резьбы, канавки, фаски создаются именно на этапе механической обработки.
Без финишной доводки отливки и поковки не могут использоваться как готовые детали в механизмах и узлах.
Виды механической обработки
- Токарная обработка. Выполняется на токарных станках для обработки цилиндрических, конических и фасонных поверхностей вращения. Подходит для изготовления валов, втулок, фланцев. Современные станки с ЧПУ позволяют автоматизированно нарезать резьбу и выполнять сложный профиль.

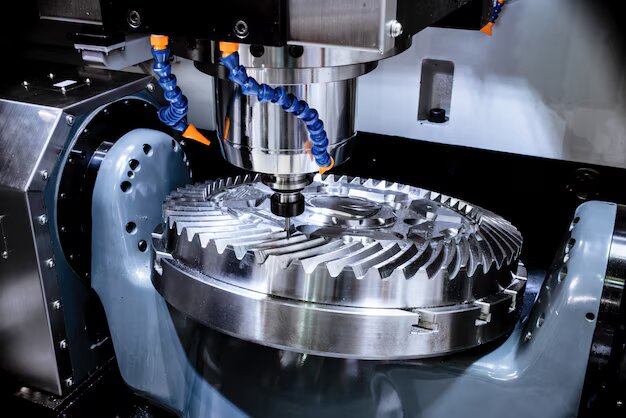

- Фрезерование. Производится на фрезерных станках с помощью вращающегося инструмента — фрезы. Применяется для обработки плоских и фасонных поверхностей, пазов, зубчатых колёс. Многоосевые обрабатывающие центры с ЧПУ создают детали сложной геометрии.
- Сверление. Включает операции по созданию и калибровке отверстий: сверление, зенкерование, развёртывание. Обеспечивает высокую точность по диаметру и соосности.
- Шлифование. Финишная операция для достижения высокой точности размеров и минимальной шероховатости поверхности с помощью абразивных инструментов. Позволяет добиться точности до 0,01 мм и зеркального блеска.
Оборудование: станки с ЧПУ и универсальные станки
Для механической обработки используют два типа оборудования:
- Станки с ЧПУ (числовым программным управлением). Обеспечивают высокую точность, повторяемость и производительность. Подходят для серийного производства сложных деталей. Могут выполнять несколько операций за один установ.
- Универсальные станки. Используются для единичных заказов, прототипирования, ремонта. Требуют участия оператора, но более гибкие в настройке.
Выбор оборудования зависит от объёма производства, сложности детали и требуемой точности.
Точность и допуски: до 0,01 мм
Современные технологии позволяют достигать точности обработки до 0,01 мм. Это критически важно для:
- деталей авиакосмической отрасли;
- компонентов медицинских приборов;
- узлов высокоточного оборудования;
- сопрягаемых элементов механизмов.
Допуски на размеры и форму строго регламентируются чертежами и стандартами (ГОСТ, ISO). Даже небольшие отклонения могут привести к сбоям в работе всего механизма.
Этапы обработки: черновая → получистовая → чистовая
Процесс механической обработки делится на три этапа:
- Черновая обработка. С заготовки удаляют основной припуск. Используют высокие скорости резания и большие подачи. Точность на этом этапе невысока, но форма детали уже близка к конечной.
- Получистовая обработка. Убирают оставшиеся припуски, формируют основные поверхности. Точность повышается до 0,1–0,5 мм, снижается шероховатость.
- Чистовая обработка. Финишный этап, где достигаются заданные параметры точности (0,01–0,05 мм) и шероховатости. Используют малые подачи и низкие скорости резания.
Такой подход позволяет равномерно распределить нагрузку на инструмент и оборудование, а также избежать деформаций детали.
Контроль качества: КИМ и шаблоны
После обработки каждая деталь проходит контроль:
- Координатно‑измерительные машины (КИМ). Автоматизированные устройства, которые сканируют деталь и сравнивают её параметры с 3D‑моделью. Позволяют проверить сложные поверхности и скрытые элементы.
- Шаблоны и калибры. Простые и надёжные инструменты для контроля типовых размеров: отверстий, резьб, фасок. Используются на серийном производстве.
- Визуальный осмотр. Проверка на отсутствие трещин, сколов, забоин.
- Измерение шероховатости. Профилометры определяют класс чистоты поверхности.
Только после успешного прохождения всех тестов деталь считается готовой к отправке заказчику.
Примеры готовых изделий
Механическая обработка превращает отливки и поковки в функциональные детали:
- Фланцы. Используются в трубопроводах, соединениях агрегатов. Требуют точной подгонки и герметичности.
- Шестерни. Зубчатые колёса для редукторов, коробок передач. Точность профиля зуба критична для плавности работы.
- Корпуса насосов. Должны выдерживать давление, иметь точные посадочные места для валов и уплотнений.
- Валы и оси. Опорные элементы механизмов. Требуют строгой соосности и минимальной шероховатости.
- Крепежные элементы. Болты, гайки, шпильки с точной резьбой.
Наши преимущества
Мы предлагаем полный цикл услуг — от литья или ковки до финишной механической обработки. Что это даёт вам:
- Сокращение сроков. Не нужно искать нескольких подрядчиков — всё выполняется в одном месте.
- Гарантия соответствия чертежам. Полный контроль на всех этапах исключает ошибки передачи данных между разными исполнителями.
- Гибкость. Можем работать как с крупными партиями, так и с единичными заказами.
- Современное оборудование. Парк станков с ЧПУ обеспечивает точность до 0,01 мм и высокое качество поверхности.
- Контроль качества. Используем КИМ и другие методы проверки, чтобы вы получили безупречные детали.
- Комплексный подход. Подберём оптимальный материал, технологию литья/ковки и схему обработки под ваши задачи.
Механическая обработка отливок и поковок — это искусство превращения грубой заготовки в точную деталь. Благодаря современным технологиям и строгому контролю мы доводим каждое изделие до совершенства, соответствуя самым высоким стандартам. Доверьте нам производство ваших деталей — и получите результат, который превзойдёт ожидания!
