Зубчатые венцы: надёжность и точность в тяжёлых механизмах

Зубчатые венцы: надёжность и точность в тяжёлых механизмах

Зубчатые венцы — ключевые элементы многих промышленных машин и агрегатов. Они передают крутящий момент, выдерживают колоссальные нагрузки и обеспечивают бесперебойную работу оборудования в самых сложных условиях. Компания «Литьё отливок.ру» предлагает изготовление зубчатых венцов на заказ — с гарантией качества, точности и долговечности.

Что такое зубчатый венец и как он работает?

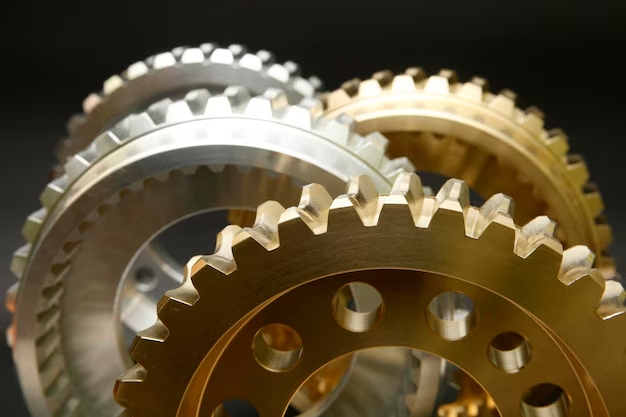

Зубчатый венец — это кольцевая деталь с зубьями на внешней или внутренней поверхности. Он входит в зацепление с шестернёй или червяком, передавая вращение и преобразуя крутящий момент. Чаще всего венцы устанавливают на барабаны, маховики, поворотные платформы или корпуса редукторов.

Конструкция зубчатого венца включает:

• кольцевую основу — массивное кольцо, которое крепится к корпусу механизма;
• зубчатый венец — ряд зубьев заданного профиля, обеспечивающих зацепление;
• элементы крепления — отверстия, пазы, фланцы для фиксации на базовой детали.

Принцип работы: шестерня входит в зацепление с зубьями венца и вращает его. В зависимости от конструкции, венец может быть:

• наружным (зубья снаружи кольца) — используется в открытых передачах, поворотных механизмах;
• внутренним (зубья внутри кольца) — применяется в планетарных редукторах, коробках передач.

Ключевые преимущества зубчатых венцов

• высокая нагрузочная способность — выдерживают ударные и вибрационные нагрузки;
• долговечность — при правильном подборе материала и термообработке служат десятки лет;
• точность передачи — обеспечивают равномерное вращение без проскальзывания;
• ремонтопригодность — венец можно заменить без демонтажа всего механизма;
• универсальность — подходят для работы в агрессивных средах, при высоких и низких температурах.

Где применяются зубчатые венцы?

Благодаря своей прочности и надёжности, зубчатые венцы используются в самых ответственных узлах:

1. Горнодобывающая промышленность. В приводах карьерных экскаваторов, дробилок, мельниц. Венцы обеспечивают вращение огромных барабанов и ковшей под нагрузкой до сотен тонн.
2. Металлургия. В прокатных станах, конвертерах, миксерах. Работают при высоких температурах и абразивном износе.
3. Строительство. В поворотных платформах башенных кранов, бетономешалках, автобетононасосах. Обеспечивают плавное вращение стрелы или барабана.
4. Энергетика. В гидротурбинах, ветрогенераторах, редукторах электростанций. Передают огромные крутящие моменты при минимальных потерях.
5. Судостроение. В рулевых машинах, якорных устройствах, лебёдках. Работают в условиях высокой влажности и солёной воды.
6. Сельское хозяйство. В комбайнах, сеялках, кормосмесителях. Выдерживают запылённость и сезонные нагрузки.
7. Железнодорожный транспорт. В редукторах локомотивов, поворотных платформах. Обеспечивают безопасность движения на высоких скоростях.
8. Робототехника и автоматизация. В поворотных столах, манипуляторах, конвейерных линиях. Требуют высокой точности и плавности хода.
9. Нефтегазовая отрасль. В буровых установках, насосах, задвижках. Работают под высоким давлением и в агрессивных средах.
10. Коммунальное хозяйство. В механизмах мусороперерабатывающих заводов, очистных сооружений. Выдерживают непрерывную эксплуатацию и коррозионные нагрузки.

Из каких материалов изготавливают зубчатые венцы?

Выбор материала зависит от условий эксплуатации, нагрузок и требований к долговечности. Мы производим венцы из различных сплавов:

• Сталь (35, 45, 40Х, 40ХН, 5ХНМ, 38ХГН, 34ХН3МА и др.):
  • углеродистые стали (ст. 20, 35, 45) — для умеренных нагрузок;
  • легированные стали (40Х, 40ХН) — для ударных нагрузок и высоких скоростей;
  • инструментальные стали (5ХНМ) — для экстремальных условий.
• Чугун (серый, высокопрочный):
  • для тихоходных передач с невысокими нагрузками;
  • обладает хорошей износостойкостью и демпфирующими свойствами.
• Бронза (БрАЖ9-4, БрОЦС 555, БрАЖМц 10-3-1,5, БрОФ 10-1, БрОС 10-10 и др.):
  • антифрикционные свойства снижают износ пары трения;
  • устойчивость к коррозии — подходит для работы в морской воде и агрессивных средах.
• Специальные сплавы (нержавеющие, жаропрочные):
  • для экстремальных температур и химически активных сред.

Особенности производства зубчатых венцов в «Литьё отливок.ру»

Мы предлагаем полный цикл изготовления зубчатых венцов — от проектирования до финишной обработки. Контроль на каждом этапе гарантирует соответствие ГОСТ и вашим требованиям.

Этапы производства:

1. Проектирование. Разрабатываем 3D‑модель и чертежи с учётом:
   • передаточного числа;
   • крутящего момента;
   • условий эксплуатации (температура, влажность, абразивный износ);
   • требований к точности (7–9‑я степень по ГОСТ).
2. Выбор материала. Подбираем оптимальный сплав для конкретных условий работы.
3. Литьё. Используем современные методы:
   • центробежное литьё — для бронзовых венцов, обеспечивает высокую плотность металла и отсутствие пор;
   • стальное и чугунное литьё — для крупногабаритных и высоконагруженных деталей (размеры до ∅3000×8000 мм).
4. Ковка. Для особо ответственных венцов применяем:
   • молотовые поковки из проката (стали 35, 45, 40Х);
   • прессовые поковки из кузнечных слитков (ст. 20, 35, 45 и др.).
5. Механическая обработка. Выполняем на высокоточных станках с ЧПУ:
   • фрезерование зубьев с точностью до 0,05 мм;
   • расточку отверстий под крепёж;
   • шлифовку посадочных поверхностей.
6. Термообработка. Повышаем износостойкость и прочность:
   • закалка ТВЧ (токами высокой частоты);
   • цементация;
   • отпуск для снятия внутренних напряжений.
7. Контроль качества. Проверяем:
   • геометрические параметры (модуль, шаг, профиль зуба);
   • твёрдость металла (по Бринеллю, Роквеллу);
   • шероховатость поверхности (Ra 1,6–3,2 мкм);
   • отсутствие дефектов литья (трещин, раковин).
8. Защита от коррозии. Наносим покрытия:
   • цинкование;
   • оксидирование;
   • лакокрасочные материалы.

Почему стоит заказать зубчатые венцы у нас?

Выбирая «Литьё отливок.ру», вы получаете:

• Полный цикл услуг. Мы не только изготавливаем венцы, но и предлагаем сопутствующие решения:
  • механическую обработку валов, осей, шестерён;
  • производство пружин (винтовых, тарельчатых) диаметром от 0,3 мм до 50 мм;
  • изготовление бронзовых втулок, вкладышей, кругов методом центробежного литья;
  • нестандартное литьё (стальное, чугунное, алюминиевое) габаритами до ∅3000×8000 мм.
• Индивидуальный подход. Изготавливаем венцы по вашим чертежам или разрабатываем конструкцию с нуля. Учитываем специфику оборудования и условия эксплуатации.
• Высокое качество. Используем сертифицированные материалы и современное оборудование. Каждая деталь проходит строгий контроль ОТК.
• Гибкие сроки. Оптимизируем производство под ваши потребности — от единичных экземпляров до серийных партий.
• Конкурентные цены. Благодаря собственному литейному и механическому производству предлагаем выгодные условия без посредников.
• Техническая поддержка. Наши инженеры помогут:
  • подобрать материал и термообработку;
  • рассчитать параметры зацепления;
  • дать рекомендации по монтажу и эксплуатации.

Наши возможности в цифрах

Мы готовы реализовать проекты любой сложности:

• габариты отливок: до ∅3000×8000 мм;
• модуль зубьев: от 2 мм до 25 мм;
• материалы: сталь (35, 45, 40Х и др.), чугун, бронза (БрАЖ9-4, БрОЦС 555 и др.);
• точность обработки: до 7‑й степени по ГОСТ;
• объёмы: от 1 шт. до серийных партий;
• сроки: от 3 недель в зависимости от сложности.
